磁翻板液位計由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。除了基本的性能優勢外，磁翻板液位計內儀表的界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。被廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。
　　

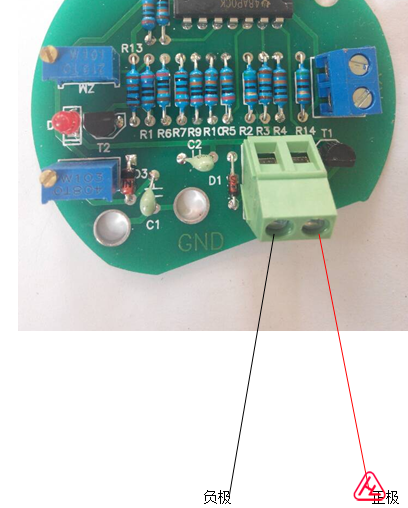

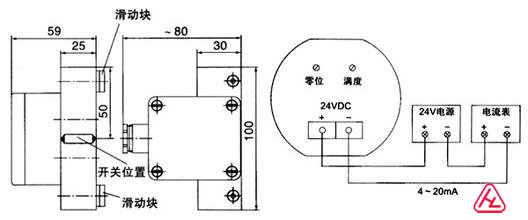

　　磁翻板液位計一般是兩線制，4~20MA信號。其中一種接線方法為磁翻板液位計正極接儀表24V輸出端，磁翻板液位計負極接儀表4~20MA輸入端的正極，然后儀表的4~20MA輸入端的負極與儀表的24V輸出端的負極短接起來。以上接法可以利用儀表的24V輸出做液位計電源。如果是四線制，那就好辦了，液位計的電源正負極接供電電源正負極。4~20MA正負極分別接儀表的4~20MA輸入端的正負極。如果用安全柵的話，24伏接安全柵電源（24V供電的）輸入端正負對應液位計的正負端子，輸出端正負對應儀表的正負。



　　
　　一般在使用磁翻板液位計時可以參照說明書上的儀表接線步驟進行接線，以保證接線的正確性，也可以通過在拆線時記住線號的方式進行接線。
