單法蘭液位計測量敞口容器安裝
2019年02月23日

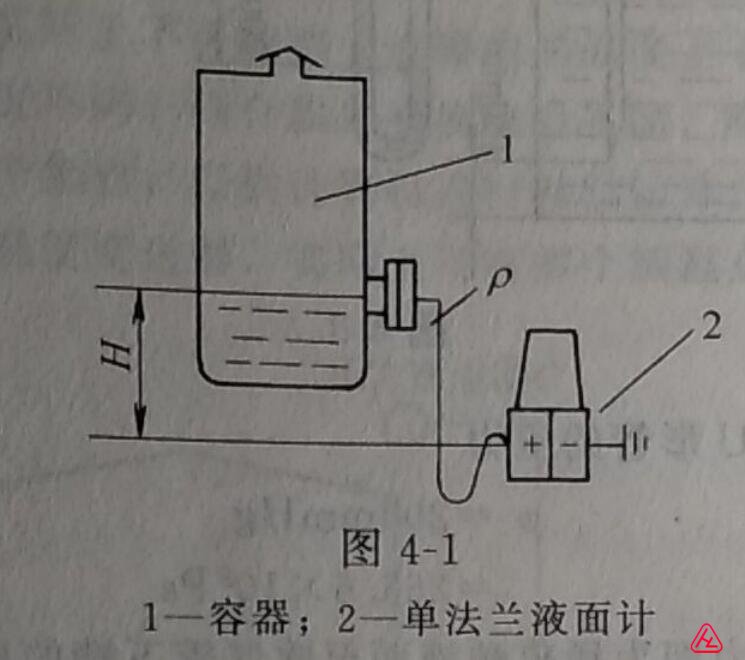

選擇用單法蘭液位計測量開口容器液位。被面計已經校好,后因維護需要,儀表安裝位置下移了一段距離如圖, 則儀表的指示: A.上升,B.下降,C不變。為什么?
答A
設介質的最低液位為法蘭的中心,當液位最低時,單法蘭液位計正壓室的受壓為Hpg (H為法蘭到液面計引壓點的距離,p為液面計毛細管中充灌液的密度)。因為液位最低時,儀表的輸出為零(20kPa), 所以要用正遷移彈簧把Hpg遷掉。但若遷好后,儀表又下移了一段距離,設△H,則其正壓室的受壓便又多了△Hpg,所以液面計的輸出要上升。
