HLWQ氣體渦輪流量計

一、原理簡介：

當流體流入流量計時，在進氣口專用一體化整流器的作用下得到整流并加速，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在克服摩擦力矩和流體阻力矩后，渦輪開始旋轉。在一定的流量范圍內，渦輪旋轉的角速度與流體體積流量成正比。根據電磁感應原理，利用磁敏傳感器從同軸轉動的信號輪上感應出與流體體積流量成正比的脈沖信號，該信號經放大、濾波、整形后與溫度、壓力傳感器信號一起進入智能流量積算儀的微處理單元進行運算處理，并把氣體的體積流量和總量直接顯示于LCD屏上。

二、性能特點：

1.優質合金渦輪，具有更高的穩流和耐腐蝕作用
2.進口優質專用軸承，使用壽命長
3.計量室與通氣室隔絕，保證了儀表的安全性
4.可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pb=101.325KPa,Tb=293.15K）的氣體體積累積量；可實時查詢溫度壓力數值
5.流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低、
6.智能化儀表系數多點非線性修正
7.內置式壓力、溫度傳感器，安全性能高、結構緊湊、外形美觀
8.儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65
9.系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上
10.儀表系數、累計流量值掉電十年不丟

三、技術參數：

1.技術性能

執行標準	封閉式管道中氣體流量的測量-氣體渦輪流量計(GB/T8940-2003)
口徑及	25、40、50、65、80、100、125、150、200、250、300、350、400采用法蘭連接
連接方式	25、40、50、可采用螺紋連接
精度等級	±1.5%R(±1%R需特制)＊
量程比	1:10;1:20;1:30
儀表材質	表體:304不銹鋼或鑄鋁   葉輪:防腐ABS或優質鋁合金   轉換器:鑄鋁
使用條件	介質溫度:-20℃～+80℃    環境溫度:-30℃～+60℃
	相對濕度:5%～90%          大氣壓力:86kpa～106kpa
工作電源	A.外電源：+24VDC±15%，紋波≤±5%，適用4～20mA輸出，脈沖輸出，RS485等
	B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作，
	當電壓低于2.0時出現欠壓指示。
整機功耗	A.外電源：＜1W
	B.內電源：平均功耗≤1W，可連續使用三年以上。
信號輸出功能	脈沖信號①，4～20mA電流信號②，控制信號③
通訊輸出功能	RS485通訊④
實時記錄功能	起停記錄，日記錄，定時間間隔記錄
信號線接口	內螺紋M20×1.5或其他
防爆等級	ExdⅡBT6或ExiaⅡCT4
防護等級	IP65

2.測量范圍及工作壓力

通徑	型號	標準量程		擴展量程		常規耐壓	特制高壓	安裝方式
(mm)		(m3/h)		(m3/h)		(mpa)	(mpa)
DN25	HLWQ-25	S	2.5-25	W	4-40	1.6	2.5,4.0	法蘭(螺紋)
DN40	HLWQ-40	S	5-50	W	6-60	1.6	2.5,4.0	法蘭(螺紋)
DN50	HLWQ-50	S1	6-65	W1	5-70	1.6	2.5,4.0	法蘭
		S2	10-100	W2	8-100
DN65	HLWQ-65	S	15-200	W	10-200	1.6	2.5,4.0	法蘭
DN80	HLWQ-80	S1	13-250	W	10-160	1.6	2.5,4.0	法蘭
		S2	20-400
DN100	HLWQ-100	S1	20-400	W	13-250	1.6	2.5	法蘭
		S2	32-650
DN125	HLWQ-125	S	25-700	W	20-800	1.6	2.5	法蘭
DN150	HLWQ-150	S1	32-650	W	80-1600	1.6	2.5	法蘭
		S2	50-1000
DN200	HLWQ-200	S1	80-1600	W	50-1000	1.6	———	法蘭
		S2	130-2500
DN250	HLWQ-250	S1	130-2500	W	80-1600	1.6	———	法蘭
		S2	200-4000
DN300	HLWQ-300	S	200-4000	W1	130-2500	1.6	———	法蘭
				W2	320-6500
DN350	HLWQ-350	S	400-8000			1.6	———	碳鋼法蘭
DN400	HLWQ-400	S	650-13000			1.6	———	碳鋼法蘭

3.功能說明
HLWQ-N 型傳感器：12～24VDC 供電，三線制脈沖輸出，高電平≥8V，低電平≤0.8V；無顯示。
HLWQ-A 型變送器：24VDC 供電，工況4-20mA 輸出，無顯示。
HLWQ-B 型：3.2V鋰電池供電（連續運行4年以上）；無信號輸出功能，顯示瞬時流量，總累積量。
HLWQ-C 型：24VDC外供電，工況4-20mA、工況脈沖輸出，顯示瞬時流量，總累積流量。
HLWQ-D 型：鋰電池和外供24VDC雙供電，輸出標況4-20ma,工況脈沖信號，標況脈沖信號，RS485通訊協議，同時顯示標準狀態下的瞬時流量，日累積流量，總累積流量，溫度，壓力，電池電量。

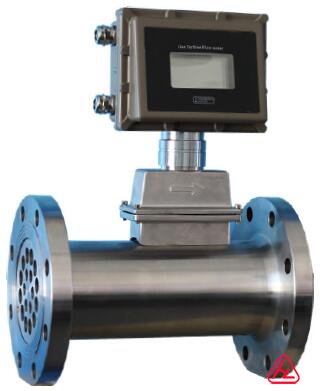

N型傳感器/ A型變送器                       B/C一體化氣體渦輪流量計           D溫壓補償一體化氣體渦輪流量計

四、產品選型：

型     號									說明     海聯儀表
HLWQ-	□	□	□	□	□	□	□
口徑	DN	填寫管徑                20*, 25,32* ,40,50,65,80,100,125,150,200,250,300，350,400mm
儀表類型		N							傳感器型：+12V或24V供電三線制脈沖信號
		A							變送器型：24V供電，輸出二線制4～20mA
		B							智能型：鋰電池供電，現場顯示無信號輸出
		C							智能型：24V供電現場顯示輸出4～20mA
		D1							溫壓補償一體化顯示并遠傳信號|方型轉換器
		D2							溫壓補償一體化顯示并遠傳信號|圓型轉換器
量程范圍			W(X)						擴展量程范圍，請參照表選擇
			S(X)						標準量程范圍，請參照表選擇
表頭材質				S					不銹鋼
				L					鑄鋁
機芯材質					S				防腐ABS
					L				鋁合金
防爆等級						N			不防爆
						E1			ExiaⅡCT4
						E2			ExdⅡBT6
耐壓等級							N		常規
							H(X)		高壓參照表
精度等級								N	常規型1.5級
								G(X)	客戶指定精度1.0級，0.75級等

注：20*  32*為特殊規格
