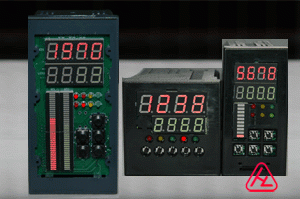

一、智能手操器-概述：
1、輸入信號自由選擇。過程量、控制量、閥位反饋三重顯示。可進行開方及小信號切除，可增加一路位式儀表同時顯示與控制。
2、開機自動或開機手動方式選擇（開機手動輸出值可預置）。
3、兩個遠程手動功能。（EM1，EM2遠程手動功能）
4、DFD的操作臺硬手操功能和DFQ的遠程手自動切換功能。
5、手自動狀態輸出。
6、可分別設置上限、下限控制輸出的限幅范圍。
7、具有動作靈敏設置。
8、閥位反饋的模擬量可以標定零點和滿度。
9、可選擇模擬輸入信號及閥位反饋模擬信號輸出的正反作用。（0%～100%與100%～0%相互轉換）
10、閥位反饋模擬輸出反作用，以實現在操作臺硬手操或手自動切換的適時跟蹤。
11、具有電機正反轉控制的功能，閥位反饋故障可繼電器輸出。
12、閥位反饋跟蹤故障閃爍報警指示（跟蹤允許誤差可設置）。
13、閥位反饋模擬量、控制模擬量雙重模擬輸出。
14、儀表內置2路41A雙向可控硅直接控制執行機構正反轉。伺服電機正反轉時間0.0～25.0S可調節。（DFD）
15、控制執行機構正反轉，15秒內閥位反饋無變化自動切斷強電輸出（DFD）
16、可提供多主機，單主機，無主機方式的RS485異步串行通訊方式。通訊數據校驗遵照CRC-16美國數據通訊標準，高可靠性循環，條碼校驗。
二、智能手操器-面板指示

顯示方式	指 示 內 容
單屏雙光柱	單屏：顯示調節器的輸出信號（手操器的示輸入信號、以過程量的形式顯示mA,V,%等），通過加鍵▲可以切換以百分比形式顯示上位機或調節器的輸出信號的控制量，手動狀態時以百分比形式顯示閥位反饋量。
	光柱1：以百分比形式顯示上位機或調節器的輸出信號的控制量，即手操器的控制量
	光柱2：以百分比形式顯示閥位反饋量。
雙屏單光柱	上屏1：顯示調節器的輸出信號（手操器的示輸入信號、以過程量的形式顯示mA,V,%等）
	下屏2：自動狀態時顯示控制量（即以百分比的形式顯示出上位機或調節閥的輸出信號）
	光柱：以百分比形式顯示閥位反饋量。

三、智能手操器-選型表

HLXDF

□□□□□□□□□□□□□

說明

儀表種類

D

電動手操器

Q

氣動手操器

設計序列

4

4000系列儀表

顯示方式

1

單屏+雙光柱

2

雙屏+單光柱

3

雙屏+雙光柱

4

三屏顯示

輸入方式

1

配直流電流（0～10mA、4～20mA）

2

配直流電壓（0～5V、1～5V）

3

特殊輸入信號(訂貨請注明)

控制輸出 及 調節方式

電動手操器

1

正轉、反轉+上、下限報警

2

正轉、反轉+手動輸出

3

正轉、反轉+EM1功能

4

正轉、反轉+EM2功能

5

正轉、反轉+開機手動功能

6

正轉、反轉+上、下限限幅功能

氣動手操器

1

輸出直流（0～10mA、4～20mA）+上、下限報警

2

輸出直流（0～10mA、4～20mA）+手動輸出

3

輸出直流（0～10mA、4～20mA）+EM1功能

4

輸出直流（0～10mA、4～20mA）+EM2功能

5

輸出直流（0～10mA、4～20mA）+開機手動功能

6

輸出直流（0～10mA、4～20mA）+上、下限限幅功能

閥位反饋 輸入方式

0

無閥位反饋

1

反饋0～10mA

2

反饋4～20mA

3

反饋0～5V

4

反饋1～5V

5

反饋1～10V

6

反饋電位器（訂貨注明電阻值）

外形尺寸

H

橫式160×80       開孔152×76

V

豎式80×160       開孔76×152

F

方式96×96        開孔92×92

Q

方式72×72        開孔68×68

閥位 反饋值 變送輸出

A

無變送輸出

B

變送輸出0～10mA

C

變送輸出4～20mA

D

變送輸出0～5V

E

變送輸出1～5V

F

特殊信號變送輸出(訂貨請注明)

控制量 變送輸出

a

無變送輸出

b

變送輸出0～10mA

c

變送輸出4～20mA

d

變送輸出0～5V

e

變送輸出1～5V

f

特殊信號變送輸出(訂貨請注明)

供外24V 直流

缺省為無24V直流電源輸出

P

帶24V直流電源輸出（可做二線制變送器電源）

通訊接口

缺省為不帶通訊接口

T

帶RS232或RS485通訊接口

M

MODBuS-Rtu

供    電

缺省為220VAC

K

開關電源85～260VAC或85～260VDC

W

開關電源 18～36VDC或18～36VAC
