一、HART475彩屏手操器功能概述

本產品適合HART協議的智能變送器以及各類HART標準協 議的儀器儀表的通信操作，與HART275、HART375兼容，可通 信1151，3051，EJA，ABB及其他HART協議的進口儀表，完全兼 容國產的各種智能壓力變送器以及帶有HART協議的智能儀器儀 表。

二、HART475彩屏手操器本設備配備：

手操器   1臺                     通信電纜 1條

24V電源線 1條                    操作手冊 1本

250歐姆電阻 1只                  手操器包 1個

（本手操器使用5節5號干電池即可工作，電池須用戶自行配備）

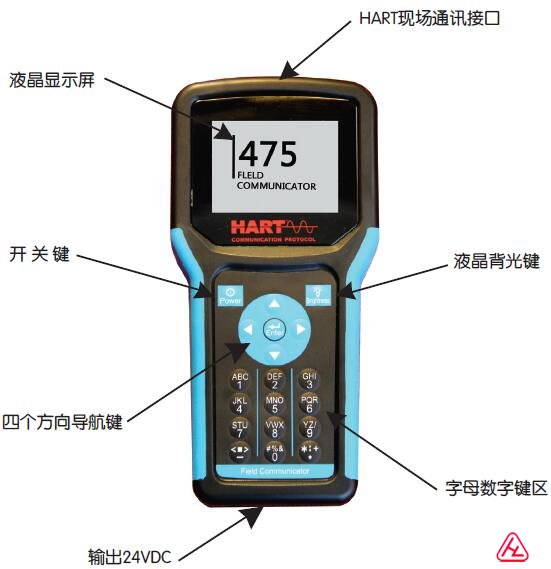

三、HART475彩屏手操器界面介紹

啟動通信器

在啟動期間，通信器將自動輪詢檢測HART回路設備，如果連接正常將顯示被連接設備工位號及進入主菜單，您可以進一步 的操作：

關閉通信器

按住“開關”鍵半秒鐘以上，松開按鍵，關機完成。

四、HART475彩屏手操器建立HART回路連接

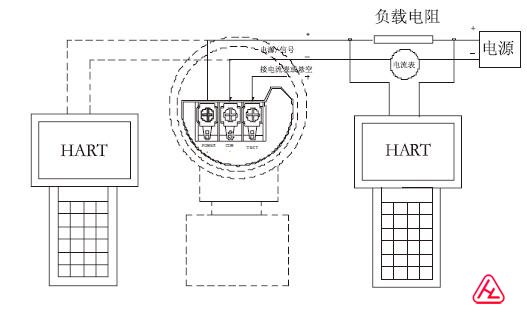

手操器接線示意圖

為手操器接線示意圖（注意負載電阻應不小于250歐 姆），如果HART回路中的阻抗小于250歐姆，則需要附加電阻。 打開現場通信器開關， 將自動從輪詢號 0 ~ 15 檢測回路的 HART設備，回路連接錯誤或設備無法識別時自動進入連接方式 選擇菜單，檢查硬件連接后可重新選擇連接，連接到設備后自動

進入設備類型選擇主菜單。 不同的設備類型進入不同的菜單，

五、常用的壓力變送器菜單樹形圖。

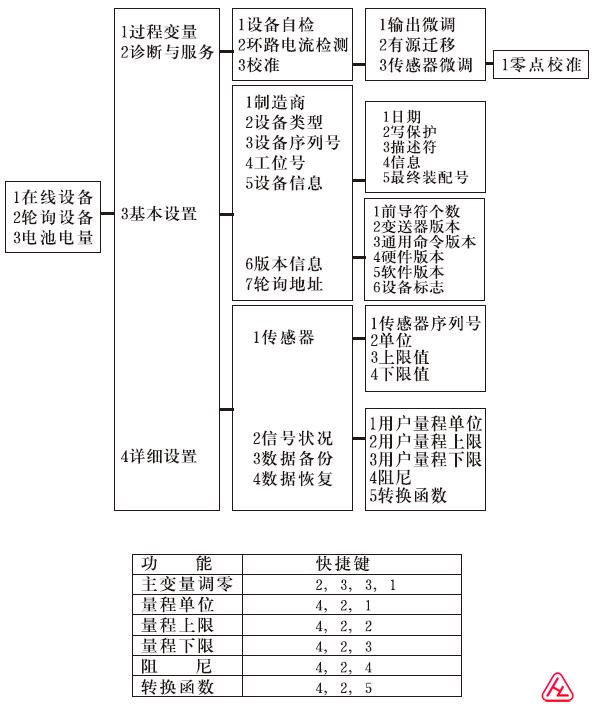

通用菜單樹：

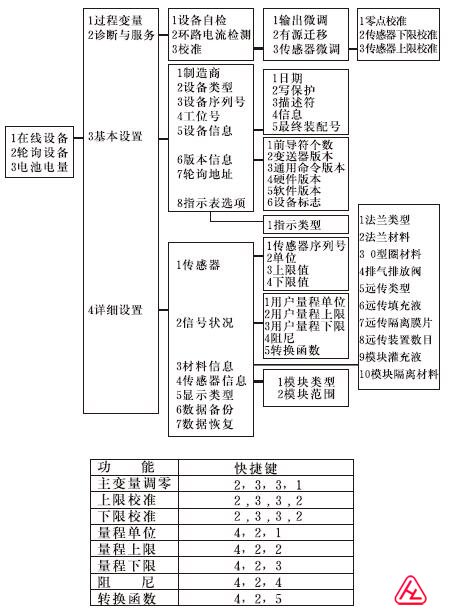

EJA菜單樹：

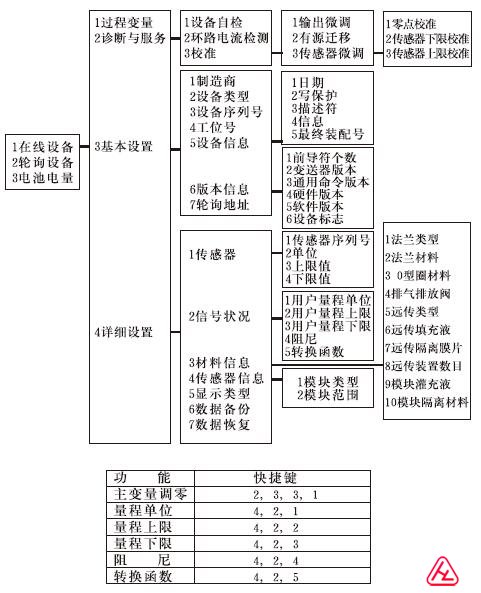

1151菜單樹：
